SORACOM Beamを使用してSAP Cloud Platformへデータを送信

ビームを撃ってみたい。。



ということで、SORACOM Beamを使用して、SAP Cloud Platformへのデータ送信を行いました。

(RaspberryPi経由での送信ではありますが、今回はセンサー情報は送っていません)





SORACOM Beamについての説明はこちらを↓

dev.soracom.io







SAP Cloud Platformへのデータ送信は、過去にBeex社の技術ブログをもとに実施しています↓

www.sapsumikko.jp







今回はこの2つを組み合わせた感じとなります。



手順は以下

 ①SAP Cloud PlatformのIoTサービスの設定
 ②SORACOM Beamの設定
 ③Pythonファイルの作成/実行
 ④送信されたデータの確認









①SAP Cloud PlatformのIoTサービスの設定



全体の流れは、以下を参考にしました。

Connecting a Raspberry Pi to SAP Cloud Platform IoT Services | SAP Blogs





当設定の前に、IoTサービスを有効化しておく必要があります。有効化手順については以下を参照。

【詳細手順書公開】iPhone内蔵センサー情報をSAP Cloud PlatformのIoTサービスを使ってストリーミングする | BeeX Technical Blog





SAP Cloud Platformにログイン。

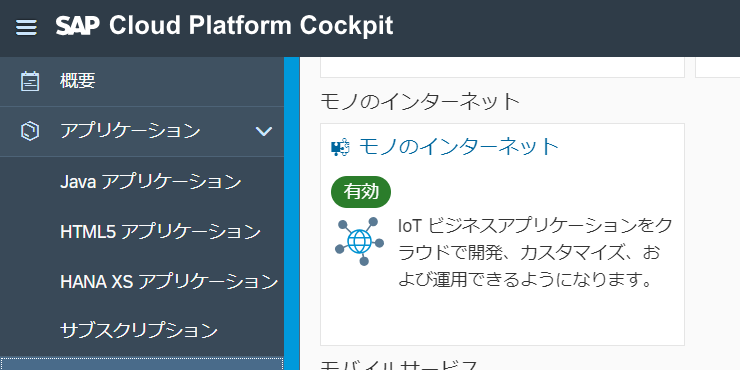

Cloud Platform Cockpitより、「モノのインターネット」を選択

f:id:mahko2:20180709232535p:plain

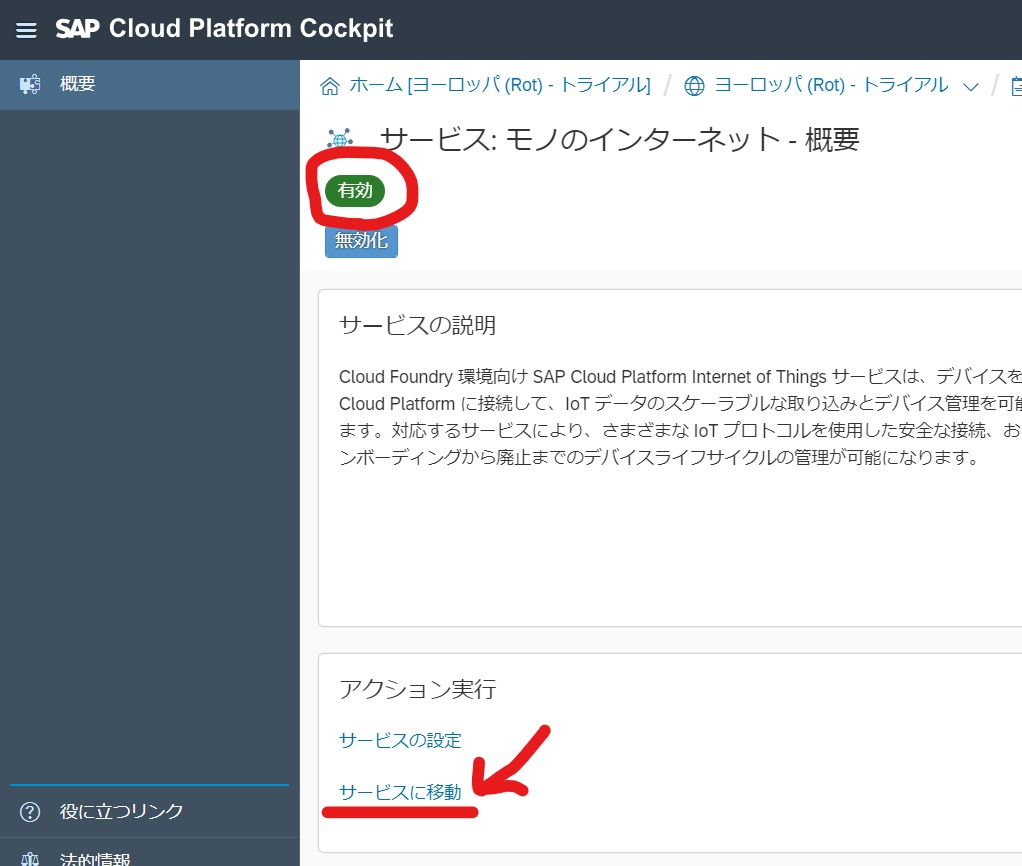

サービスが有効であることを確認し、「サービスに移動」を選択

f:id:mahko2:20180709232851j:plain

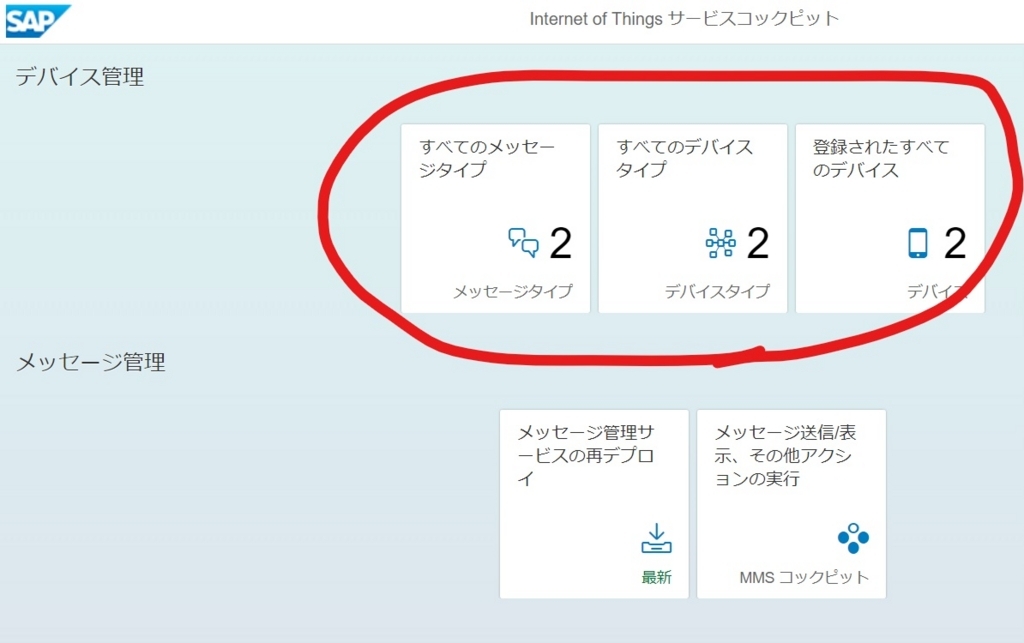

メッセージタイプ、デバイスタイプ、デバイスを順に登録

f:id:mahko2:20180709233141j:plain

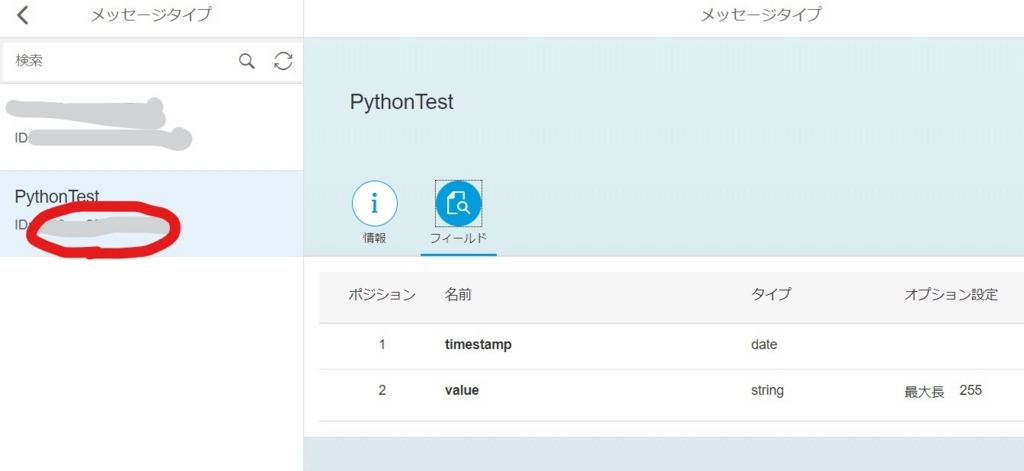

メッセージタイプ。

メッセージタイプIDを後ほど使用します。

f:id:mahko2:20180709233721j:plain

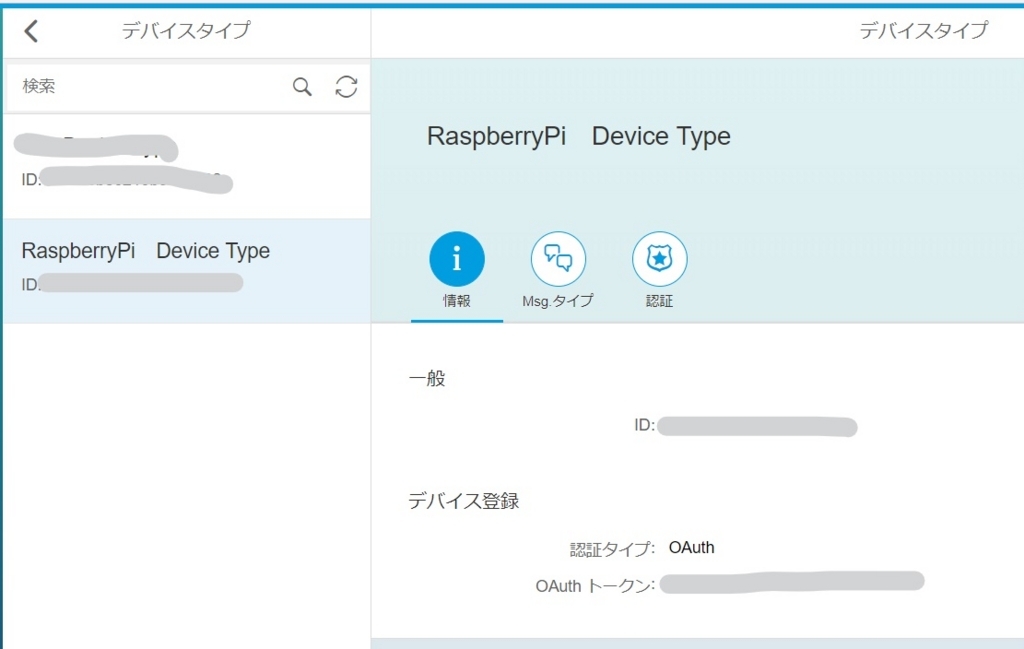

デバイスタイプ。

こちらのIDとトークンは使用しません。

f:id:mahko2:20180709233926j:plain

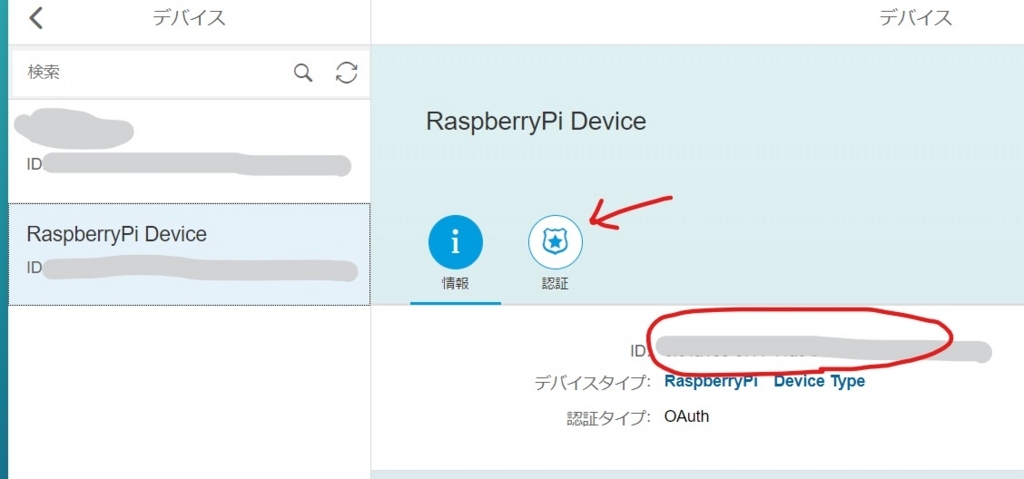

デバイス。

デバイスIDを後ほど使います。

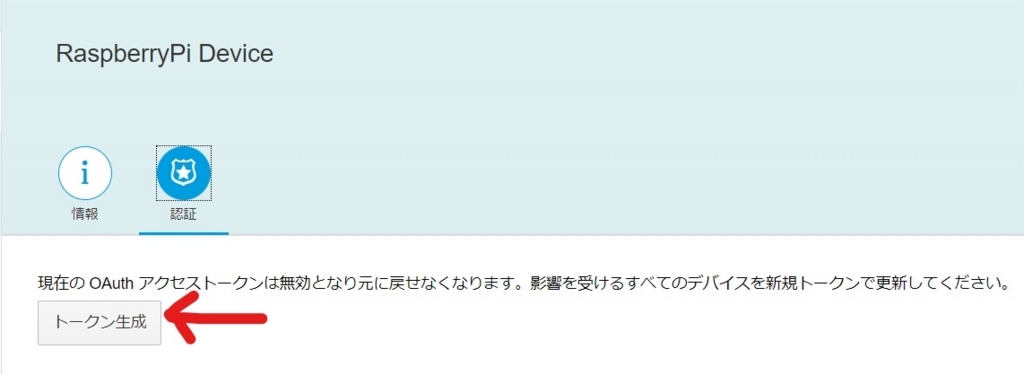

また、認証タブにてトークンを生成。これも後ほど使います。

f:id:mahko2:20180709234120j:plain

f:id:mahko2:20180709234316j:plain





これでSAP Cloud PlatformのIoTサービスの設定は完了。



引き続き、②SORACOM Beamの設定を行います。





②SORACOM Beamの設定

SORACOMの管理コンソールより、SORACOM Beamの設定へ。

今回は「HTTPエントリポイント」を使用して行います。

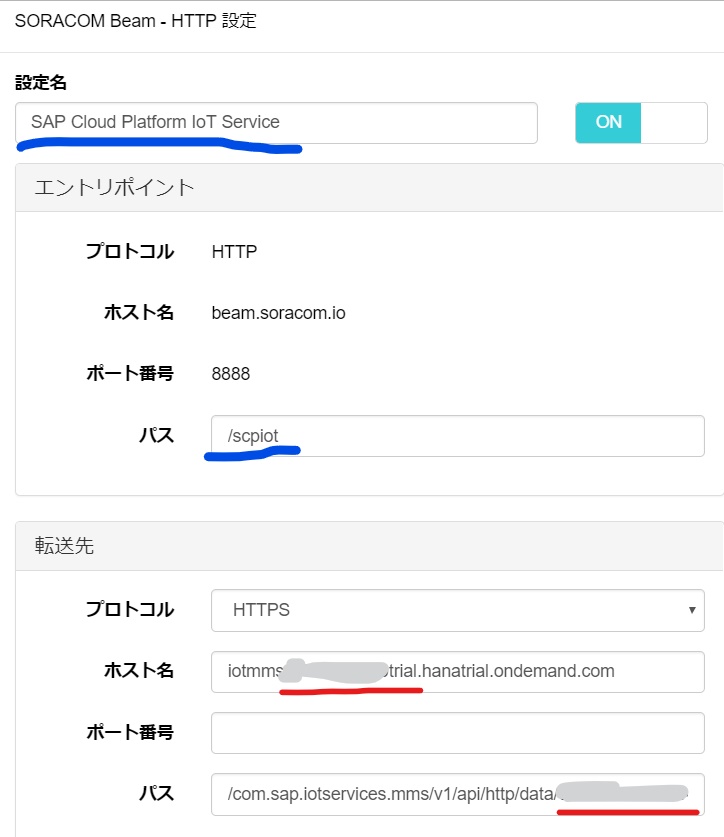

以下のように設定

f:id:mahko2:20180709234952j:plain

青線箇所は任意の文字列で。



ホスト名は「iotmms(SCPアカウントID).hanatrial.ondemand.com」

私のSCPアカウントはトライアルアカウントなので、「~trial」となります。



パスは「/com.sap.iotservices.mms/v1/api/http/data/(デバイスID)」

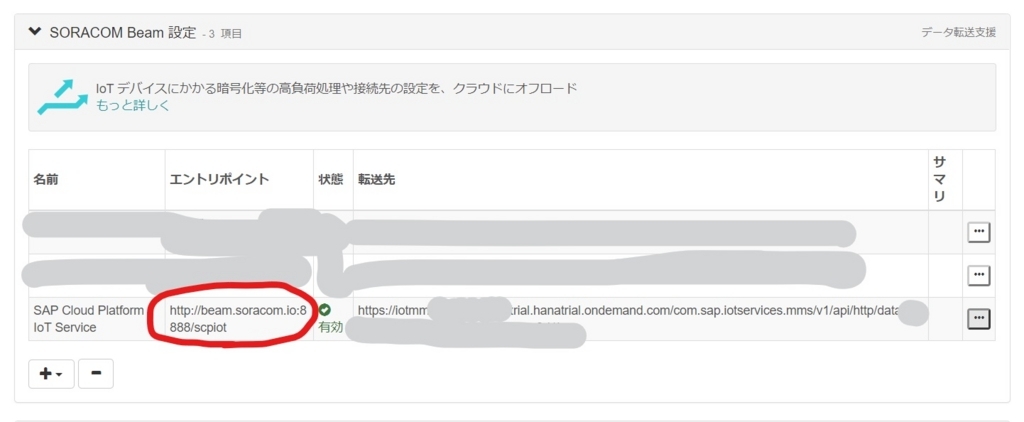

これで完了。赤枠がエントリポイント。

f:id:mahko2:20180710000429j:plain







③Pythonファイルの作成/実行

今更ながら、AnacondaとPyCharmをインストール。



上述のサイトを参照し、書いてみました。

※Python初心者のため、アドバイス等ありましたらお願いしますm(__)m

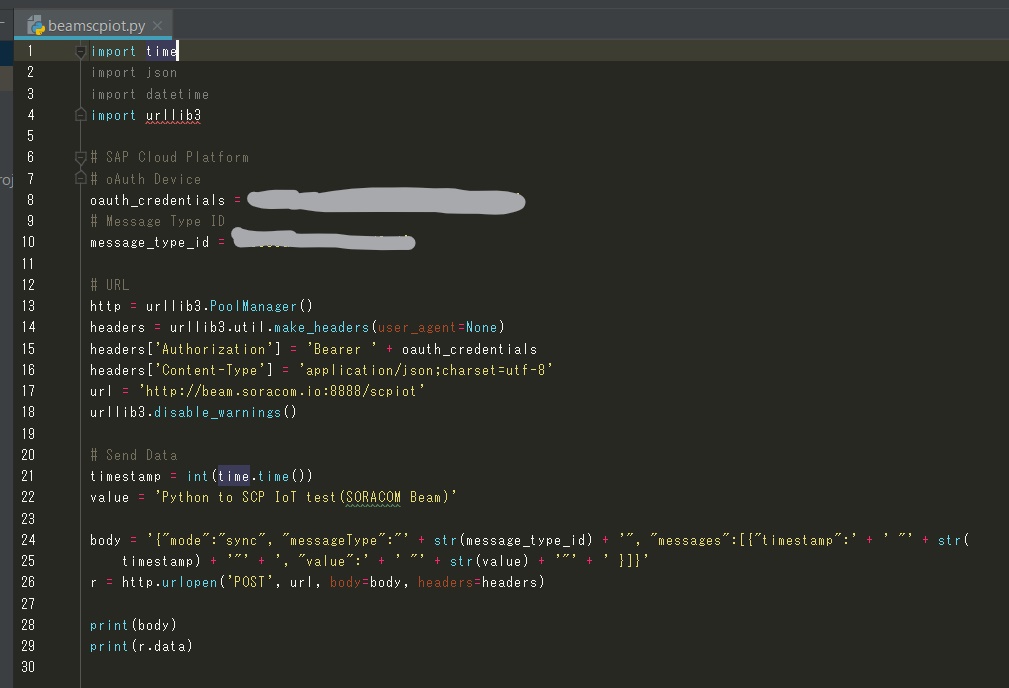

f:id:mahko2:20180709235653j:plain

7行目:デバイスのトークンを設定

10行目:メッセージタイプIDを設定

17行目:SORACOM Beamのエントリポイント

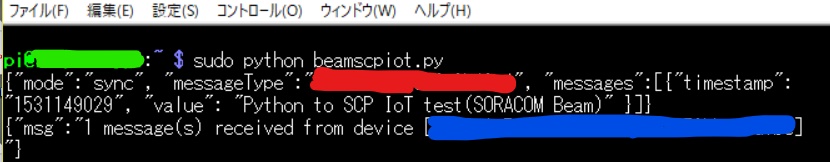

RaspberryPi側で作成した「beamscpiot.py」を実行。

f:id:mahko2:20180710001426j:plain

赤がメッセージタイプID

青がデバイスID





④送信されたデータの確認

メッセージ管理サービスコックピットよりデータの確認を行います。

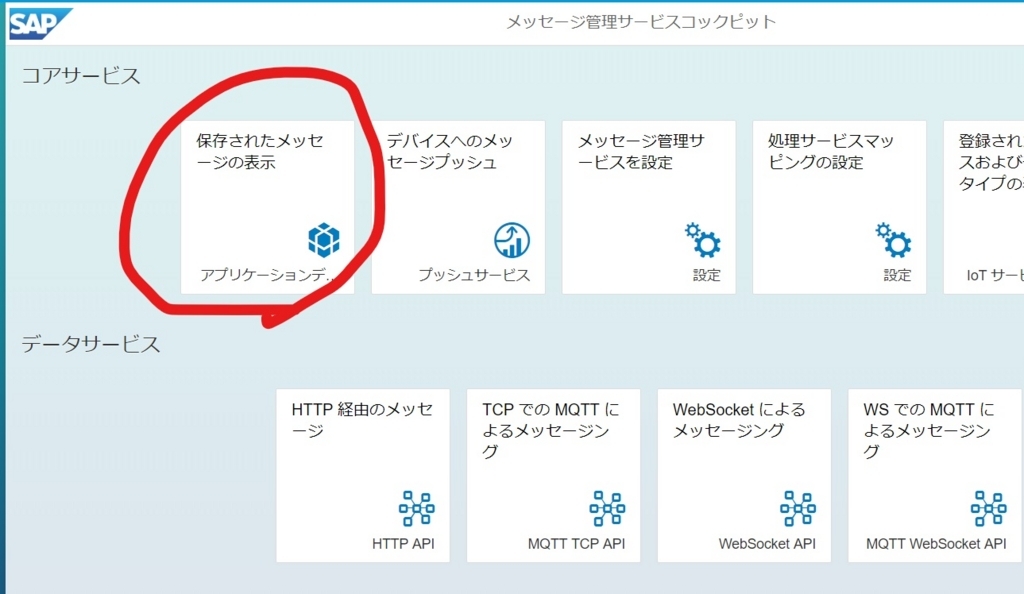

「保存されたメッセージの表示」を選択

f:id:mahko2:20180710001751j:plain

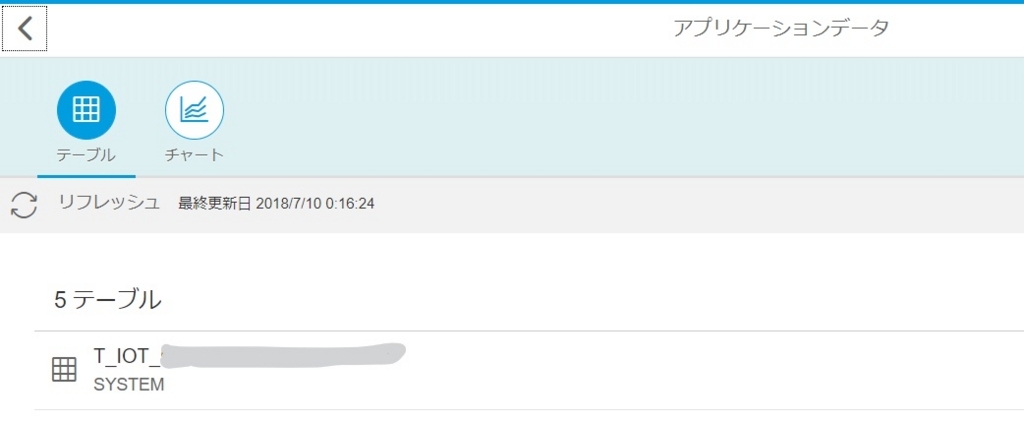

以下の名称でテーブルが作成されています

「T_IOT_(メッセージタイプID)」

f:id:mahko2:20180710001936j:plain

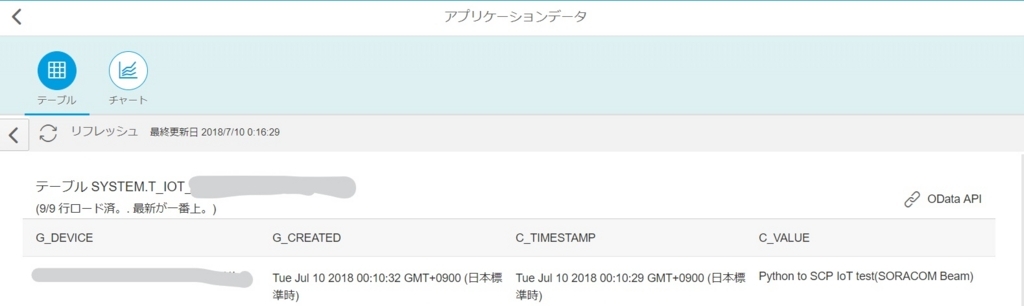

送信したデータが登録されていることが確認できます。

f:id:mahko2:20180710002129j:plain







ということで、これでおしまいです。

今回は、SORACOM BeamとSCP IoTサービスの設定の確認をメインとしたため、センサーデータの送信は行いませんでしたが、実現できそうな気がします。



今後も、引き続きSCPのサービスとSORACOMのサービスを触ってみたいと思います。









P.S.  本当は繋がるシリーズでSORACOM BeamとSCP IoTを使いたかったんです。。。
